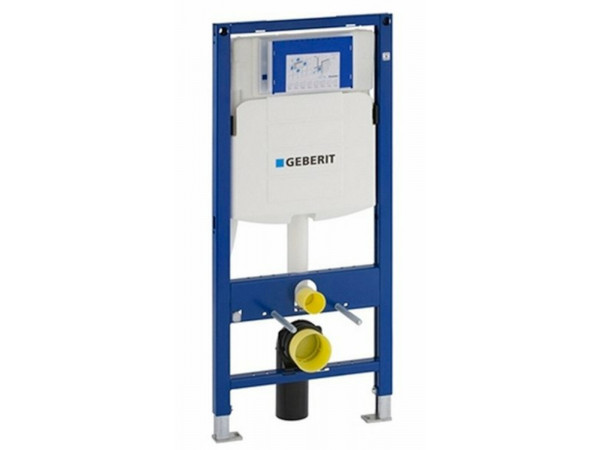

GEBERIT Duofix montážny prvok pre WC s nádrž kou Sigma (UP320)

rozmer: 112 cmÚčely použitia
- Pre ľahké konštrukcie
- Pre montáž do predstenových inštalácií v čiastočnej výške alebo na výšku miestnosti
- Pre montáž do inštalačných stien na výšku miestnosti
- Pre montáž do systémových stien Geberit Duofix v čiastočnej výške alebo na výšku miestnosti
- Pre závesné WC s pripájacími rozmermi podľa EN 33:2011
- Pre závesné WC s vyložením do 62 cm
- Pre jednoduché splachovanie, dvojité splachovanie alebo Štart - Stop splachovanie
- Pre hrúbky podlahy 0–20 cm

Vlastnosti
- Samonosný rám upravený práškovou farbou
- Rám s otvormi priemer 9 mm pre upevnenie v drevostavbe
- Rám pripravený pre podpery pri keramikách WC s malou dosadacou plochou
- Pozinkovaná nožná podpera
- Prestaviteľná nožná podpera 0–20 cm
- Nožná podpera s protišmykovou úpravou
- Otočné základové dosky
- Hĺbka základovej dosky vhodná pre montáž do profilov U UW 50 a UW 75 a systémových koľajníc Geberit Duofix
- Možnosť montáže pripájacieho kolena v rôznych hĺbkových pozíciách bez náradia, rozsah nastavenia 45 mm
- Odhlučnené upevnenie pripájacieho kolena
- Podomietková splachovacia nádržka s ovládaním spredu
- Podomietková splachovacia nádržka s izoláciou proti orosovaniu
- Možnosť okamžitého dodatočného splachovania pri výrobnom nastavení
- Montážne a servisné práce na podomietkovej splachovacej nádržke bez náradia
- Prípojka vody vzadu alebo hore v strede
- Montážna ochrana pre servisný otvor chráni pred vlhkosťou a nečistotami
- Montážna ochrana pre servisný otvor s možnosťou skrátenia
- Vybavené chráničkou pre prívod vody pre pripojenie sprchovacích WC Geberit AquaClean
- S možnosťou upevnenia pre elektrickú prípojku

Technické údaje
Dynamický pretlak 10–1000 kPa
Maximálna teplota vody 25 °C
Výrobné nastavenie splachovacieho množstva 6 a 3 l
Rozsah nastavenia veľkého splachovacieho množstva 4,5 / 6 / 7,5 l
Rozsah nastavenia malého splachovacieho množstva 3–4 l
Výpočtový prietok 0,11 l/s
Minimálny dynamický pretlak pre výpočtový prietok 50 kPa

Rozsah dodávky
- Prípojka vody R 1/2", vhodná pre MeplaFix, s integrovaným rohovým ventilom a ručným kolesom
- Montážna ochrana pre servisný otvor
- 2 ochranné zátky
- Pripájacia súprava pre WC, priemer 90 mm
- Pripájacie koleno 90° z PE-HD, priemer 90 mm
- Prechodka z PE-HD, priemer 90/110 mm
- 2 závitové tyče M12
- Pripevňovací materiál
