Ventil BVTS dochladzovací a odpúšťací bezp 3/4" 97° Concept

CONCEPT BVTS termostatický ventil 3/4" 97° dochladzovací s kapilárou 1300mm - alternatíva ventilu Caleffi 544

Termostatický ventil BVTS s kapilárou je určený pre dochladenie kotlov na tuhé palivá s dochladzovacím výmenníkom. Otvorením prívodu chladiacej vody odvádza teplo z dochladzovacieho výmenníka kotla, a tým chráni kotol pred prehriatím v prípade havaríjnej situácie. Teplota otvorenia ventilu je závislá na type ventilu (ventil je nastavený z výroby, toto nastavenie nie je možné užívateľom meniť). Pre správnu funkciu je nutné čidlo kapiláry umiestniť tam, kde je pri prehriatí kotla teplota najvyššia - obvykle priamo v hornej časti kotla alebo na výstupnom potrubí v tesnej blízkosti kotla. Pre manuálne otvorenie je ventil vybavený aktivačným tlačidlom. Každý ventil prechádza vo výrobe kontrolou správnej funkcie.

    pre dochladenie kotlov na tuhé palivá s dochladzovacím výmenníkom
    pevná kapilára
    pracovná kvapalina je voda
    inštalácia v ľubovoľnej pozícii ale čídlo musí byť umiestnené do miesta s najvyššou teplotou

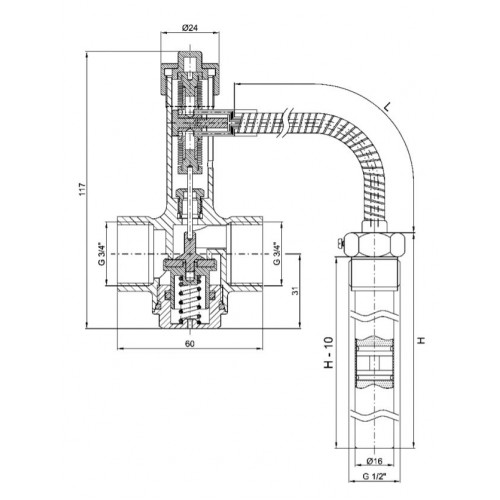

Technické parametre

    šírka ventilu 60 mm
    výška ventilu 117 mm
    priemer čidla 16 mm
    dĺžka sondy 140 mm
    dĺžka kapiláry 130 cm
    hmotnosť 700 g
    menovitá svetlosť DN20
    pripojenie rúrok G3/4" (vnútorný závit)
    pripojenie na zdroj tepla G1/2" (vonkajší závit)

Výkonové parametre

    Kvs (pri teplote otvorenia ventilu +13°C) : 2,6m3/hod
    otváracia teplota 97 +/-2°C
    menovitý tlak PN10
    max.pracovný tlak vykurovacej kvapaliny 6 bar
    max.pracovný tlak chladiacej vody 10 bar
    max.teplota čidla 125°C
    teplota okolitého prostredia 0 až 80°C
    hysteréza 6°C

Materiál tela ventilu - poniklovaná mosadz
